Installation et raccordement

Le meilleur scénario de pose est un équilibre entre l'esthétique, la facilité d'entretien et les exigences techniques propres à chaque composition lumineuse et à chaque intérieur.

Notice de pose PDF

La notice complète d'installation et de raccordement Vargov®Design — pour les installateurs et la supervision de chantier.

Processus

Cinq étapes de pose

plan 1:1 inclus

Réception de la marchandise

À la livraison, vérifiez l'intégrité des caisses et inspectez l'emballage : photographiez tout défaut et transmettez les images à notre support. Le dessus de la caisse est marqué du ruban adhésif Vargov®Design. L'une des caisses contient le plan de pose à l'échelle 1:1 imprimé sur toile de bâche, qui sert à positionner précisément chaque élément.

Préparation du support

Un plafond en plaques de plâtre est renforcé par un contreplaqué aux points de fixation : le contreplaqué doit faire au moins 9 mm d'épaisseur. En suivant le plan 1:1, on perce des trous de 8–14 mm de diamètre selon le type et la masse des fixations.

Passage des réseaux

En 12–24 V — des câbles basse tension depuis le driver (dans le tableau électrique ou le plénum au-dessus du plafond), un par élément. En 220 V — un câble jusqu'au point de pose, avec une dérivation répartie selon le nombre d'éléments, au moyen de boîtes de dérivation ou de bornes de connexion.

Pose des fils et des câbles

Chaque fil et chaque câble porte une étiquette : son numéro correspond à une position du plan 1:1, et l'étiquette elle-même fait office de butée de hauteur — lors de la pose, elle vient en appui contre la fixation au plafond et place chaque élément exactement au bon niveau, sans confusion possible.

Raccordement et contrôle final

Les fils sont raccordés aux éléments par les bornes fournies, en respectant la polarité. Une fois toutes les connexions faites, mettez sous tension et vérifiez le fonctionnement de chaque élément de la composition.

Plans

Points de fixation

contreplaqué 9 mm · plâtre · fixations

Le plan 1:1

La pose suit notre plan à l'échelle réelle. Il est transmis au format électronique dès la validation de la maquette 3D ou du prototype de la composition ; le plan 1:1 imprimé sur toile de bâche est expédié avec la composition, dans l'une des caisses. Les positions des trous en sont relevées, et les numéros des étiquettes de suspension correspondent aux numéros du plan.

Fixation par fil : trou de 14 mm, vis 10×24 mm, renfort en contreplaqué 9 mm — Suspension par fil
Alimentation et suspension sur une même ligne : le fil porte l'élément et l'alimente à la fois. La section du fil est choisie selon la masse de l'élément.
fil 2–3 mm · trou Ø14 mm · vis 10×24 mm

Fixation par câble : trou de 14 mm, vis 10×24 mm, kit 10×24 mm — Kit 10×24 mm
Pour les éléments plus lourds : suspension sur câble acier de 0,8–2,0 mm, poids de l'élément jusqu'à 5 kg. Le diamètre du câble dépend de la masse de l'élément.
câble 0,8–2,0 mm · trou Ø14 mm · jusqu'à 5 kg

Fixation pour éléments légers : trou de 8 mm, vis 6×25 mm, kit 6×25 mm — Kit 6×25 mm
Pour les éléments décoratifs légers : câble de 0,4–0,6 mm, poids de l'élément jusqu'à 1 kg. Le trou est deux fois plus petit — la fixation est presque invisible au plafond.
câble 0,4–0,6 mm · trou Ø8 mm · jusqu'à 1 kg

La base est identique pour les trois fixations : un renfort en contreplaqué d'au moins 9 mm sur la plaque de plâtre. Le diamètre du trou et la taille de la vis sont choisis selon le type de suspension et la masse de l'élément — de 8 à 14 mm, comme indiqué sur le plan 1:1.

Étiquette sur une suspension — son numéro sur le plan 1:1 et la butée de hauteur — L'étiquette sur le fil ou le câble
Le numéro de l'étiquette correspond à une position du plan 1:1 — l'installateur voit immédiatement où cette suspension doit être posée. Sa seconde fonction est celle de butée de hauteur : lors de la pose, l'étiquette vient en appui contre la fixation au plafond et fixe le niveau exact de l'élément.

Alimentation

Scénarios de raccordement

LED 12–24 V

Par driver — dans le tableau ou le plénum au-dessus du plafond

01Prévoyez la place du driver dans le tableau électrique ou dans le plénum au-dessus du plafond (lorsqu'une trappe de visite est prévue).
02Tirez les câbles basse tension 12–24 V du driver jusqu'au point de pose — un par élément lumineux, en tenant compte de la longueur et des pertes en ligne.
03Renforcez le plafond et percez les trous conformément au plan 1:1.
04Passez les câbles dans les trous et raccordez-les aux éléments avec les bornes fournies, en respectant la polarité.
05Raccordez les câbles au driver et testez l'installation.

LED 220 V

Raccordement direct au secteur, sans driver

01Tirez un câble 220 V du tableau électrique jusqu'au point de pose.
02Répartissez l'alimentation selon le nombre d'éléments à l'aide de boîtes de dérivation ou de bornes de connexion.
03Renforcez le plafond et percez les trous conformément au plan 1:1.
04Passez les câbles, raccordez-les aux éléments avec les bornes fournies et testez l'ensemble de la composition.

Si le plafond est déjà fini et qu'une seule sortie 220 V est disponible — utilisez la platine de la composition, qui accueille toutes les connexions et les drivers (hauteur de platine à partir de 80 mm), ou une trappe de visite permettant de placer le driver dans le plénum au-dessus du plafond.

Choix

Quelle installation choisir ?

Sur plafond préparé avec renfort

Avantages

+Fixations quasi invisibles — tout est dissimulé au-dessus du plafond et la composition se lit parfaitement épurée.
+Gain de place — important dans les pièces à hauteur sous plafond réduite.
+Souplesse : les éléments sont posés à des hauteurs différentes, exactement comme l'indique le plan 1:1.

Inconvénients

−Le plafond doit être préparé : renfort en contreplaqué, perçage des trous.
−L'entretien des drivers suppose un accès au plénum au-dessus du plafond — c'est pourquoi une place est prévue pour le driver dans le tableau électrique.

Sur platine

Avantages

+Intégration complète : drivers et connexions sont logés dans la platine — le système est autonome.
+Aucune préparation particulière du plafond n'est nécessaire — une seule sortie 220 V suffit.
+Tous les organes techniques restent accessibles dans la platine — entretien sans toucher au plafond.

Inconvénients

−Une platine à partir de 60 mm de hauteur occupe de la place au plafond — à éviter sous plafond bas.
−La platine ajoute une présence visuelle — pas toujours adaptée aux intérieurs minimalistes.

Avec trappe de visite

Avantages

+Accès rapide aux drivers, au câblage et aux composants du système pour l'entretien.
+Les organes techniques restent dissimulés au-dessus du plafond — un rendu épuré.
+Interventions imprévues sans toucher à la structure du plafond.

Inconvénients

−La trappe peut rester visible au plafond — en particulier dans les intérieurs minimalistes.
−L'emplacement de la trappe doit être prévu en amont, dès la conception du plafond.

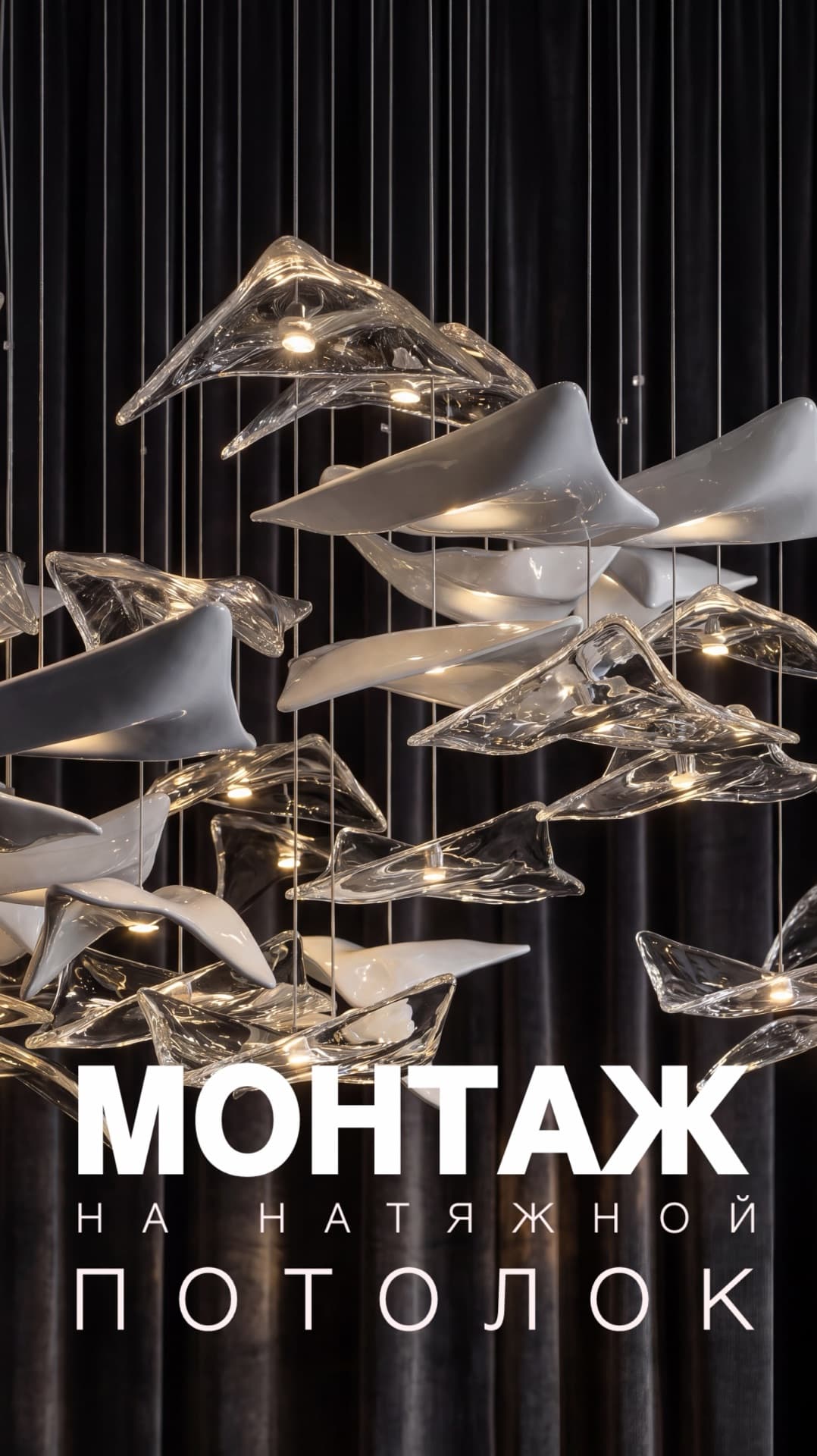

Pose sur plafonds tendus

Nos compositions lumineuses et décoratives s'intègrent avec succès à tous les types de plafonds tendus.

Sur les compositions suspendues complexes, ce n'est pas seulement la forme qui compte, mais l'ingénierie qui la soutient — renforts précis, calcul des charges, raccordement correct et compréhension de la structure du plafond. D'où l'importance de travailler avec des professionnels qui maîtrisent réellement le sujet.

Les partenaires Vargov®Design posent sur tous les types de plafonds tendus : des solutions classiques aux structures complexes à plusieurs niveaux.

Service

Supervision de la pose

suivi sur le chantier

Supervision professionnelle de l'installation et du raccordement des compositions lumineuses et décoratives Vargov®Design par notre spécialiste — conseil et contrôle, y compris lorsque les travaux sont réalisés par une équipe extérieure.

Pour qui

—Ceux qui installent eux-mêmes ou font appel à des spécialistes extérieurs.
—Ceux qui veulent éviter les erreurs, préserver la garantie et obtenir un résultat irréprochable.

Comment ça se passe

01Envoyez-nous un message WhatsApp avec la demande « Supervision de la pose ».
02Notre spécialiste vous rappelle et vous conseille sur tous les aspects de l'installation et du raccordement des compositions Vargov®Design.

Tarif

Consultation téléphonique — 5 000 ₽. Si nécessaire, un spécialiste peut se déplacer sur le chantier pour assurer la supervision et formuler ses recommandations (facturé séparément, sur devis).

Demander une supervision

Recommandations

Choisir son scénario

L'accès compte

Pour les projets d'envergure où l'accès futur au système est important — une trappe de visite : les organes techniques restent facilement accessibles pour l'entretien.

Minimalisme et plafonds bas

Pose sur renfort, sans platine — préserve l'espace et la pureté du dessin.

Plafonds hauts

La platine dissimule tous les organes techniques et simplifie à la fois le raccordement et l'entretien.

Sécurité

Avant toute intervention, assurez-vous que la ligne d'alimentation est hors tension — cela exclut tout court-circuit et tout risque d'électrocution.
N'utilisez que des borniers, des gaines thermorétractables et des matériaux de raccordement de qualité — cela écarte les risques d'incendie et de détérioration.
Compte tenu de la complexité des compositions, nous recommandons vivement de confier la pose aux installateurs officiels Vargov®Design — c'est la garantie que chaque élément fonctionne correctement et reste intact.
