Servicio
— 5 etapas · plano 1:1Montaje y conexión
El mejor escenario de montaje es un equilibrio entre la estética, la facilidad de mantenimiento y los requisitos técnicos de cada composición lumínica y de cada interior.
El manual completo de montaje y conexión Vargov®Design — para montadores y dirección de obra.
Cinco etapas de montaje
01
Inspección del envío
Al recibir el envío, compruebe la integridad de las cajas y examine el embalaje: fotografíe cualquier defecto y envíelo a nuestro soporte. La parte superior de la caja va precintada con la cinta de marca Vargov®Design. En una de las cajas se incluye el plano de montaje a escala 1:1 impreso en lona, con el que se sitúa con precisión cada elemento.
02
Preparación de la superficie
El techo de placa de yeso se refuerza con contrachapado en los puntos de fijación: el contrachapado debe tener un grosor mínimo de 9 mm. Siguiendo el plano 1:1 se perforan orificios de 8–14 mm de diámetro, según el tipo y la masa de las fijaciones.
03
Tendido de las líneas
Para 12–24 V — cables de baja tensión desde el driver (situado en el cuadro eléctrico o en el espacio sobre el techo), uno por elemento. Para 220 V — un cable hasta el punto de montaje con una derivación repartida según el número de elementos, mediante cajas de conexiones o bornes.
04
Colocación de los cables
Cada cable lleva una etiqueta: su número corresponde a una posición del plano 1:1 y la propia etiqueta actúa como tope de altura — durante el montaje se apoya en la fijación del techo y sitúa cada elemento exactamente a su nivel, sin confusiones.
05
Conexión y comprobación final
Los cables se unen a los elementos mediante los bornes suministrados, respetando la polaridad. Una vez hechas todas las conexiones, se da tensión y se comprueba el funcionamiento de cada elemento de la composición.
Puntos de fijación
El plano 1:1
El montaje se realiza según nuestro plano a tamaño real. Se entrega en formato electrónico una vez aprobado el modelo 3D o la maqueta de la composición; el plano 1:1 impreso en lona se envía junto con la composición, en una de las cajas. A partir de él se replantean los orificios, y los números de las etiquetas de las suspensiones coinciden con los números del plano.
Suspensión por cable eléctrico
Alimentación y suspensión en una sola línea: el cable sostiene el elemento y lo alimenta a la vez. La sección del cable se elige según la masa del elemento.
cable 2–3 mm · Ø14 mm · tornillo 10×24 mm
Kit 10×24 mm
Para elementos más pesados: suspensión mediante cable de acero de 0,8–2,0 mm, con un peso por elemento de hasta 5 kg. El diámetro del cable depende de la masa del elemento.
cable acero 0,8–2,0 mm · Ø14 mm · hasta 5 kg
Kit 6×25 mm
Para elementos decorativos ligeros: cable de acero de 0,4–0,6 mm y un peso por elemento de hasta 1 kg. El orificio es la mitad de grande — el punto de fijación resulta casi invisible en el techo.
cable acero 0,4–0,6 mm · Ø8 mm · hasta 1 kg
La base es la misma en los tres puntos de fijación: un refuerzo de contrachapado de al menos 9 mm de grosor sobre la placa de yeso. El diámetro del orificio y el tamaño del tornillo se eligen según el tipo de suspensión y la masa del elemento — de 8 a 14 mm, tal como indica el plano 1:1.
La etiqueta del cable
El número de la etiqueta corresponde a una posición del plano 1:1 — el montador ve de inmediato a qué lugar pertenece cada suspensión. Su segunda función es servir de tope de altura: durante el montaje la etiqueta se apoya en la fijación del techo y fija el nivel exacto del elemento.
Escenarios de conexión
LED de 12–24 V
A través de un driver — en el cuadro eléctrico o sobre el techo
- 01Reserve espacio para el driver en el cuadro eléctrico o en el espacio sobre el techo (si existe trampilla de registro).
- 02Tienda los cables de baja tensión de 12–24 V desde el driver hasta el punto de montaje — uno por cada elemento luminoso, teniendo en cuenta la longitud y las pérdidas por resistencia.
- 03Refuerce el techo y perfore los orificios según el plano 1:1.
- 04Pase los cables por los orificios y únalos a los elementos con los bornes suministrados, respetando la polaridad.
- 05Conecte los cables al driver y compruebe el sistema.
LED de 220 V
Conexión directa a la red, sin driver
- 01Tienda un cable de 220 V desde el cuadro eléctrico hasta el punto de montaje.
- 02Reparta la alimentación según el número de elementos mediante cajas de conexiones o bornes.
- 03Refuerce el techo y perfore los orificios según el plano 1:1.
- 04Pase los cables, únalos a los elementos con los bornes suministrados y compruebe toda la composición.
Si el techo ya está terminado y solo se dispone de una salida de 220 V — utilice la placa base de la composición, que aloja todas las conexiones y los drivers (altura de la base desde 80 mm), o una trampilla de registro para situar el driver en el espacio sobre el techo.
¿Qué montaje elegir?
Sobre techo preparado con refuerzo
Ventajas
- +Fijaciones prácticamente invisibles — todo queda oculto sobre el techo y la composición se lee completamente limpia.
- +Ahorra espacio — importante en estancias con techos más bajos.
- +Flexibilidad: los elementos se montan a distintas alturas, exactamente como indica el plano 1:1.
Inconvenientes
- −El techo debe prepararse: refuerzo de contrachapado y orificios perforados.
- −El mantenimiento de los drivers exige acceso al espacio sobre el techo — por eso se reserva sitio para el driver en el cuadro eléctrico.
Sobre placa base
Ventajas
- +Integración total: los drivers y las conexiones se alojan dentro de la base — el sistema es autónomo.
- +No requiere una preparación especial del techo — basta con una salida de 220 V.
- +Todos los componentes técnicos son accesibles desde la base — mantenimiento sin tocar el techo.
Inconvenientes
- −Una base a partir de 60 mm de altura ocupa espacio en el techo — poco deseable con techos bajos.
- −La base añade volumen visual — no siempre adecuada en interiores minimalistas.
Con trampilla de registro
Ventajas
- +Acceso rápido a los drivers, al cableado y a los componentes del sistema para su mantenimiento.
- +Los componentes técnicos quedan ocultos sobre el techo — un aspecto limpio.
- +Reparaciones imprevistas sin alterar la estructura del techo.
Inconvenientes
- −La trampilla puede quedar a la vista en el techo — sobre todo en interiores minimalistas.
- −Hay que prever el espacio para la trampilla con antelación, en la fase de proyecto del techo.

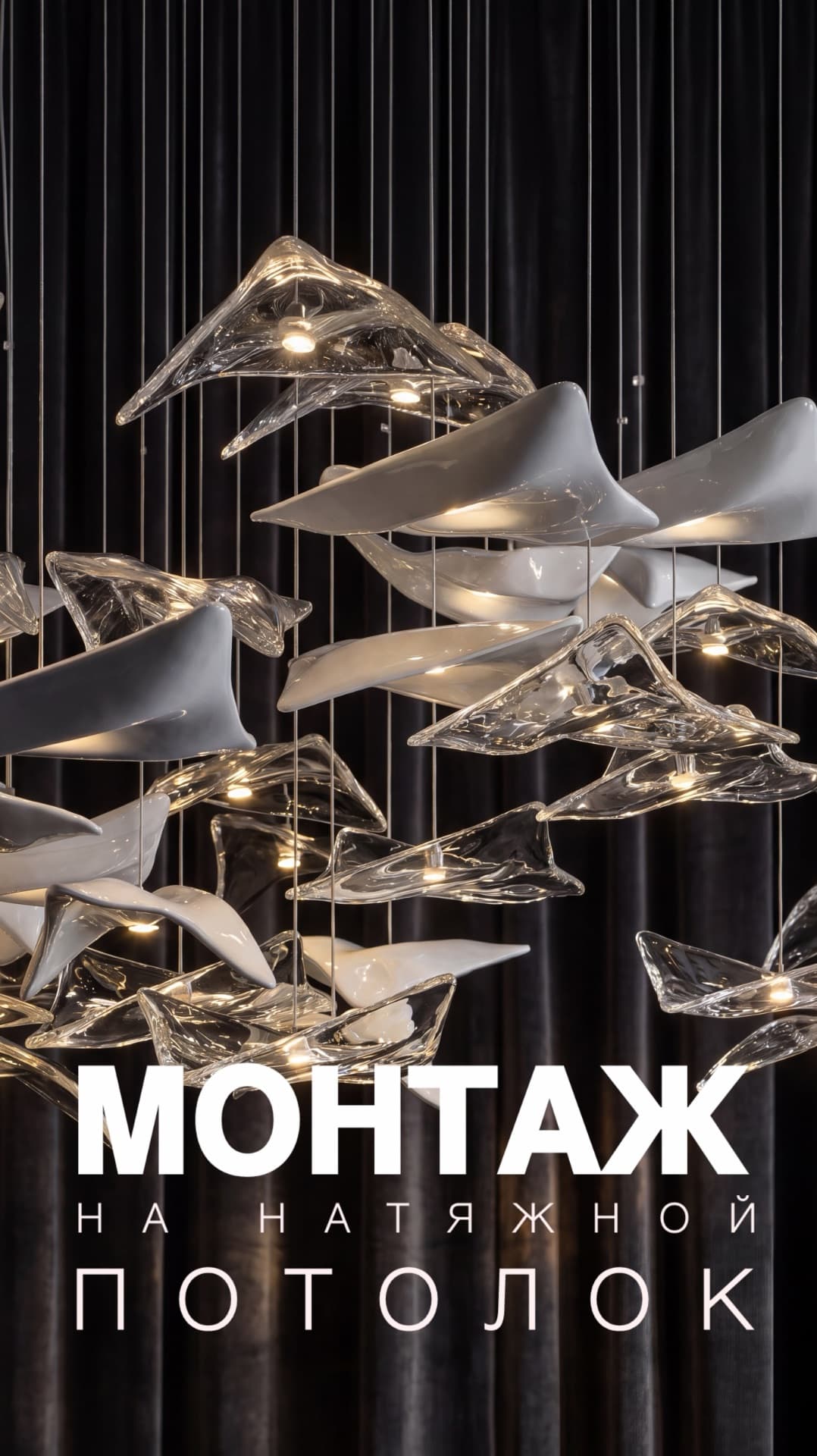

Montaje en techos tensados
Nuestras composiciones lumínicas y decorativas se integran con éxito en todo tipo de techos tensados.
En las composiciones suspendidas complejas no solo importa la forma, sino la ingeniería que hay detrás — refuerzos precisos, cálculo de cargas, un cableado correcto y el conocimiento de la estructura del techo. Por eso es tan importante trabajar con quienes dominan de verdad la materia.
Los socios de Vargov®Design realizan el montaje en todo tipo de techos tensados: desde las soluciones clásicas hasta las estructuras complejas de varios niveles.
Supervisión del montaje
Supervisión profesional del montaje y la conexión de las composiciones lumínicas y decorativas Vargov®Design a cargo de nuestro especialista — asesoramiento y control incluso cuando los trabajos los ejecuta un equipo externo.
Para quién
- —Para quienes realizan el montaje por su cuenta o a través de especialistas externos.
- —Para quienes desean evitar errores, conservar la garantía y obtener un resultado impecable.
Cómo funciona
- 01Escríbanos por WhatsApp indicando «Supervisión del montaje».
- 02Nuestro especialista le llamará y le asesorará sobre todos los aspectos del montaje y la conexión de las composiciones Vargov®Design.
Precio
Consulta telefónica — 5 000 ₽. Si es necesario, un especialista puede desplazarse a la obra para supervisar y ofrecer recomendaciones (se factura aparte y se acuerda de forma individual).
Solicitar supervisiónRecomendaciones
Cómo elegir el escenario
Cuando importa el acceso
En proyectos grandes donde el acceso futuro al sistema resulta importante — una trampilla de registro: acceso cómodo a los componentes técnicos para su mantenimiento.
Minimalismo y techos bajos
Montaje sobre refuerzo, sin base — preserva el espacio y la pureza del diseño.
Techos altos
La base oculta todos los componentes técnicos y simplifica tanto la conexión como el mantenimiento.
Seguridad
- Antes de empezar los trabajos, asegúrese de que la línea de alimentación está desconectada — así se descartan cortocircuitos y descargas eléctricas.
- Utilice únicamente bornes, tubo termorretráctil y materiales de empalme de calidad — esto elimina el riesgo de incendio o de daños.
- Dada la complejidad de las composiciones, recomendamos encarecidamente que el montaje lo realicen los montadores oficiales Vargov®Design — es la garantía de que cada elemento funcione correctamente y permanezca intacto.
